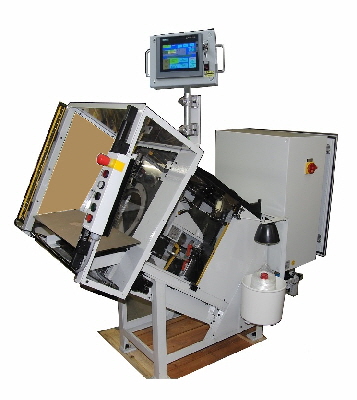

Bandagiermaschine SM10
Die Bandagiermaschine SM10 bandagiert Statoren von liØ 23 bis IEC100. Die Indexierung des Stators erfolgt mittels eines Servomotors und einer Siemens S7 Steuerung. Ein übersichtliches Display erlaubt eine Stich- und Geschwindigkeitsprogrammierung.
Die Maschine arbeitet mit unserem seit 1986 in vielen Einsatzfällen bewährten BS Müller Bandagierkopf NK01. Dieser besitzt eine gekrümmte, geschlossene Bandagiernadel (keine Hakennadel). Durch seine robuste Konstruktion und dem Prinzip der doppelten, parallelen Umschnürung des Wickelkopfes kann sehr stramm bandagiert werden aber bei Bedarf kann auch eine lockere Umschlingung eingestellt werden.
Die Maschine besitzt eine elektrisch betätigte, programmierbare Fadenbremse.

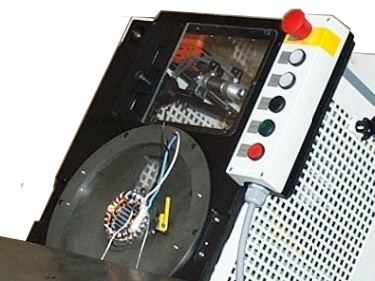

Der Bediener wird durch eine komplette Umkapselung des Bandagierkopfes und seiner Bandagierelemente vor Verletzungen geschützt.
Am Bandagierkopf kann eine Druckschale zur Fixierung des Wickelkopfes, der Phasenisolierungen und der Litzen montiert werden
Auf einem waagrechten Bedientisch lassen sich die Statoren einfach, und ohne wenig Kraftaufwand in das Statoraufnahmewerkzeug schieben.
Die Rüstzeiten betragen ca. 3-5min. Die Paketlänge erfordert keine Umrüstung der Maschine.
Technische Daten der Bandagiermaschine SM10
min. Stator ID: 23 mm
max. Stator OD: 165 mm
max. Stichzahl: 170 Stiche/min
max. Wickelkopfhöhe: 80 mm
Pakethöhe: 20 mm bis ca. 350 mm
Abmessung: BXHXT(mm) 800x1600x1400
Gewicht: ca. 400kg
|
