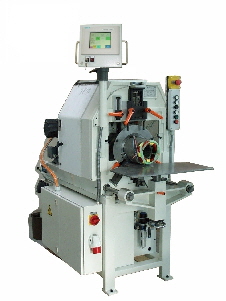

Bandagiermaschine SM1
Die Bandagiermaschine SM1 arbeitet nach dem Prinzip des umlaufenden Bandagierkopfes und stillstehenden Stators. Kabelausgänge der Statoren können dadurch in einem Aufnahmering sicher fixiert werden. Ein übersichtliches Display erlaubt eine Stich- und Geschwindigkeitsprogrammierung. Die Indexierung erfolgt mittels eines Servomotors und einer Steuerung Siemens S7
Die Maschine arbeitet mit unserem seit 1986 in vielen Einsatzfällen bewährten BS Müller Bandagierkopf NK01 . Der Bandagierkopf besitzt eine gekrümmte, geschlossene Bandagiernadel (keine Hakennadel). Durch die robuste Konstruktion und dem Prinzip der doppelten, parallelen Umschnürung des Wickelkopfes kann sehr stramm bandagiert werden aber bei Bedarf kann auch eine lockere Umschlingung eingestellt werden.
Der Bediener wird durch eine komplette Umkapselung des Bandagierkopfes und seiner Bandagierelemente vor Verletzungen geschützt.
Am Bandagierkopf kann eine Druckschale zur Fixierung des Wickelkopfes, der Phasenisolierungen und der Litzen montiert werden.
Auf einem waagrechten Bedientisch lassen sich die Statoren einfach, und ohne wenig Kraftaufwand in das Statoraufnahmewerkzeug schieben.
Die Rüstzeiten betragen ca. 4-8min. Die Paketlänge erfordert keine Umrüstung der Maschine.
Technische Daten der Bandagiermaschine SM1
max. Stator OD: 260mm (größer auf Anfrage)
min. Stator ID: 30mm (kleiner auf Anfrage)
max. Stichzahl: 170 Stiche/min (Geschwindigkeit ist programmierbar)
max. Wickelkopfhöhe: 80mm mit Bandagierkopf NK01
max. Wickelkopfhöhe: 90mm mit Bandagierkopf NK01-2
Pakethöhe: von 20mm bis ca. 400mm
Maschinengewicht: ca. 600kg
Abmessung: BxHxT(mm) 800x1800x1650
50 Programme (Standard, mehr Programme auf Wunsch) - Jede Wickelkopfseite ist individuell programmierbar
|
